1、前言
马钢桃冲矿业公司是马钢铁矿石原料基地之一，选厂设计生产能力为年处理原矿50万t，破碎流程采用三段二闭路流程。矿石经中碎后的双层筛分细粒级直接进球磨，块矿经磁滑轮预选出部分合格块精矿后进入细碎。自选厂投产以来，细碎设备一直采用两台PYD1200圆锥破碎机闭路作业。该机碎矿效率低、能耗大、产品粒度粗。通过分析和论证，采用一台美卓诺德伯格CP100MF圆锥破碎机取代了两台PYD1200短头型圆锥破碎机，并将细碎闭路筛由S2900mm×1800mm扩大为S21500mm×3000mm，对细碎设备进行了改造。
2、GP100MF圆锥破碎机结构特点

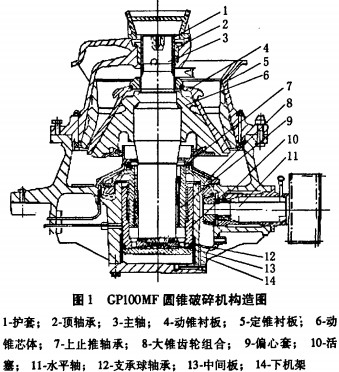

GP100MF圆锥破碎机主要部件有主轴、动锥总成、定锥总成、偏心套、顶轴承、支承球轴承、活塞、大小伞齿轮、水平轴、主机架等。整机结构简单、紧凑。其结构见图1。
GP100MF圆锥破碎机与常规国产圆锥破碎机相比，具有以下特点：①破碎腔型合理，可实现挤满给矿和层压破碎，生产能力高，产品粒型均匀；②传动锥齿轮采用斜直齿圆锥齿轮，传动能力大大提高；③主机架的基础通过橡胶减振垫安放在水泥基础上，破碎机的基础与电动机的基础为整体构造，大大减轻了设备运行中的振动；④排矿口的调整是通过液压活塞升降主轴来实现，活塞内腔底部作为主轴球轴承的支承座，同时活塞内腔壁又是偏心套的回转中心。这种结构形式可以较多地减小机架下部的长度，降低主机的安装高度，从而减少安装成本；⑤支承主轴底部球轴承中间板上表面形状是一个与主轴底部球轴承半径相同的碗形凹球面，而下表面是一个略带锥度的倒圆锥面，可以保障中间板的上支承凹球面的中心位置相对固定，不会因主轴的旋摆而改变，有利于主轴运动的稳定性。
3、应用效果分析

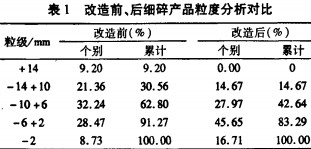

改造前后，分别对细碎产品进行取样和粒度分析，分析结果见表1。由粒度分析结果作出两种破碎机的产品粒度特性曲线见图2。
从表1和图2可以看出，采用GP100MF圆锥破碎机破碎矿石的产品粒度比传统PYD1200圆锥破碎机大幅度降低，同时产品中0—6mm的细粒级含量大大提高。这表明在不改变破碎工艺的条件下，应用CP100MF圆锥破碎机可以有效地实现“多碎少磨”，从而大幅度提高球磨机的生产效率及选矿厂的处理量，降低选厂的综合运行成本。
经实测，破碎机台时处理能力由改造前的26t上升至60t，细碎吨矿能耗由3.85kWh降为1.67kWh。不同细碎产品粒度下的细碎粒度一能耗关系曲线见图3。
从图3可以看出，在产品粒度相同的情况下，GP100MF圆锥破碎机的破碎吨矿能耗明显降低，而在破碎能耗相同的条件下，CPIOOMF细碎的产品粒度比传统圆锥破碎的产品粒度小得多。
4、结语
通过对GP100MF圆锥破碎机结构和应用数据分析，发现该破碎机不仅具有设备重量轻、运行平稳、生产能力大、破碎能耗低、操作调节简单等特点，而且能大幅度降低产品粒度，增加产品中细粒级含量。在减少球磨机给料最大粒度的同时，大大改变了球磨机给料粒度的组成，提高了磨矿效率，是金属选矿厂实现“多碎少磨”的理想设备，对新建选厂的设备选型及老选厂的设备改造升级具有很好的指导和借鉴意义。
