一、锤式破碎机概述
锤式破碎机是1895年由M．F．Bedmson发明的，至今已有100余年的历史。在此过程中破碎机得到不断地完善，到目前这种破碎机在水泥、选煤、化工、电力、冶金等工业都应用得非常广泛。主要用于中、细碎石灰石、煤、焦炭、页岩、白垩、石膏、炉渣等中和低硬物料。
二、锤式破碎机结构图与工作原理

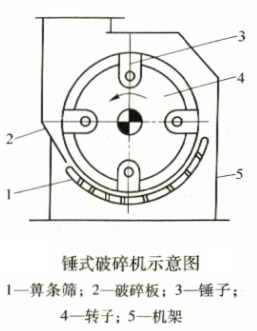

锤式破碎机主要是靠锤子冲击作用破碎物料，如下图：
物料进入锤子工作区后，被高速回转的锤子冲击破碎。被破碎的物料从锤头处获得动能，以高速向破碎板和箅条筛上冲击而被第二次破碎。此后，小于箅条筛缝隙的物料，便从缝隙中排出，而粒度较大的物料，弹回到衬板和算条上的粒状物料，还将受到锤头的附加冲击破碎，在物料破碎的整个过程中，物料之间也相互冲击粉碎。
三、锤式破碎机分类
锤式破碎机类型很多，按转子数目分有单转子和双转子两种，而单转子又有可逆和不可逆旋转的两种。此外，按用途不同，有一般用途和特殊用途之分。
四、锤式破碎机特点：
1、生产率高、破碎比大、能耗低、产品粒度均匀、过粉砰现象少、结构紧凑、维修和更换易损件简单容易；
2、锤头、箅条筛、衬板、转盘磨损较快，若破碎较硬物料磨损更快，故它仅能破碎中硬易碎物料；
3、当物料水分含量超过12%或含有黏土时，它的箅条筛缝隙容易堵塞，这时生产率下降，能耗增加和锤头磨损加快。
五、锤式破碎机型号表示方法
锤式破碎机型号表示方法举例说明：PCK-1010, PC为锤式破碎机，若前面标注2表示双转子，单转子不标注；后面K为可逆式、若是Y为一段、D为单段、F为反击型、z为重锤式，不可逆式不标注；横线后面10为转子直径的百分数和10为转子长度百分数，单位为mm。全称为单转子1000×1000的可逆式锤式破碎机。
六、基本技术参数如下：
|
型号规格 |
给料粒度（mm） |
出料粒度（mm） |
生产能力（m3/h） |
功率（KW ） |
总重量（t） |
外形尺寸
(长×宽×高)(mm) |
|
PCΦ400×300 |
≤200 |
≤25 |
5-10 |
11 |
0.8 |
900×670×860 |
|
PCΦ600×400 |
≤250 |
≤30 |
10-22 |
22 |
2.26 |
1200×1050×1200 |
|
PCΦ800×600 |
≤250 |
≤35 |
18-40 |
55 |
4.8 |
1310×1180×1310 |
|
PCΦ1000×800 |
≤350 |
≤35 |
25-50 |
75 |
5.9 |
1600×1390×1575 |
|
PCΦ1000×1000 |
≤350 |
≤35 |
30-55 |
132 |
8 |
1800×1590×1775 |
|
PCΦ1250×1250 |
≤350 |
≤35 |
35-65 |
180 |
14 |
2060×1600×1890 |
|
PCΦ1400×1400 |
≤350 |
≤35 |
50-100 |
280 |
32 |
2365×1870×2220 |
|
PCΦ1600×1600 |
≤350 |
≤35 |
100-150 |
480 |
37.5 |
3050×2850×2800 |
