变电站低压配电系统采用智能化自动装置系统，是为了减少现场误操作事故，提高电网供电可靠性，降低变电站的运行成本，满足变电站无人值班的要求，需要对变电站原有低压配电柜进行改造，按照变电站低压配电系统标准对低压配电柜进行重新设计、施工。以一座典型220kV秋长变电站的低压配电拒更换，总结了施工技术，施工管理、提高电网安全运行措施等方面的经验，在变电站低压配柜更换工程中推广应用，有着十分重要意义。
1、变电站的基本情况
220kV秋长变电站位于惠州市惠阳区秋长镇，原有主要设备为r、Il段进线柜各一面，馈线柜共4面，分段柜1面，母线排为12*IOMM铝排，进线柜开关为老式开关，馈线柜的开关是老式空气开关，站内原有的380V低压配电系统由于时间使用较长，部分仪表和灯光已不能正确显示，运行安全性较差。为了保证运行的安全性，本期将站内原有的380V低压配电系统全部更换。原有馈线柜内电缆不变，本站现为有人值班站。
2、变电站综合自动化系统设计原则
(1)按无人值班、四遥站设计，采用二个进线柜和分段柜综合自动化实现控制、�；�、计量、远动等功能。(2)�；ぜ嗫厝坎捎梦⒒酆献远低常⑹迪志偷�、远方两种控制方式。(3)全部四遥量采用大容量通讯双网送至调度中心，支持通讯规约。(4)计量均采用三相四线电子表，计量点留双表位置，双485口分别用于自抄系统及采集系统．
3、主要施工方法
3.1施工技术要点：
3.1.1查清原馈线电缆回路，熟悉施工图纸
原有馈线电缆回路的熟悉以站内保存的原有竣工图纸．现场各部件标签、电缆牌为参考，设计变更，工程联系单等资料及根据图纸对照设备实际接线，查清原有馈线电缆的接线去向，查找中重点查清楚直流充电电源、通信电源、场地端子箱电源回路等（包括电源环供方式）。
新施工图纸的熟悉包括：1）、图纸的设计意图；2)、图纸中闭锁，控制原理清晰、明确*3)，端子排接线图与原理图、到货设备是否相符．
3,1.2加强与运行部门，建设单位的沟通，交流技改项目施工通常是在边运行边施工，项目部主动及早与运行部门、生产技术部门沟通，确定总体施工步骤、明确每一步的施工任务（每一步施工任务应环环相扣）、确定每一步验收办法等。项目部统筹策划，科学管理，避免在施工中可能的同一设备多次重复停电。同时了解运行部门在闭锁方面的特殊要求等。与运行部门、建设单位建立密切沟通平台，对施工过程中存在的问题等及时．有效的解决，确保站内没备正常安全运行。
3.1.3总体施工方案编制
更换低压配电系统的施工方案尽可能编制详细具体、具有很强的可操作性和指导意义，该方案应包括：工程概况，施工组织机构、施工进度计划（每一工序的工作任务、计划工作时间，涉及的需停电设备等），施工准备、施工程序、方法、质量控制及措施，安全保证措施。
3.1.4重要工序的施工控制
每一工序必须做好相关的安全，技术措施准备，并由有经验的工人负责施工，
电缆转接时的拆除步骤如下：馈线电缆拆除前应先用笔记本写下其电缆型号，电缆的走向，原来所用的空气开关大小等原始资料，馈线电缆拆除应先根据其电缆牌、标签确定其去向及其用途，若此电缆已无标签又无电缆牌的，可以与运行人员商量，断开开关，看主控室里面是否有那一装置的交流失压的音响报警等到来办断，应先断开其空气开关，用万用表对其下端头进行电压测量，若无电压，才可开始拆除（应先拆除接地线、零线，再拆除相线，每拆除一根相线后要用绝缘胶布包好其裸露部分，接回时与其顺序相反），无电也要当作有电来施工。
4、安全技术管理措施
4.1建立健全完善的安全保证体系及网络
建立以项目负责人为第一安全责任入，工作负责人为安全直接责任人。落实各级安全责任制度，做到层层抓安全，
人人管安全，安全责任和风险全员承担，实现安全管理目标。
4.2加强安全教育，施工过程安全控制
对所有施工人员在进场前必须参加安全管理制度文件，Ⅸ安全工作规程》、施工方案、危险点分析及评价等学习并经考试合格才上岗，(安规》中的保证安全技术措施，带电作业、仪表等二次回路上的工作等章节列入重点学习．
安全技术措施交底：每分项工作必须认真按照施工分项方案编写的详细安全技术交底，危险点分析及措施，作业流程表格，做到安全技术交底清楚，作业严格按程序执行。
4.3做好施工危险点分析及防范措施

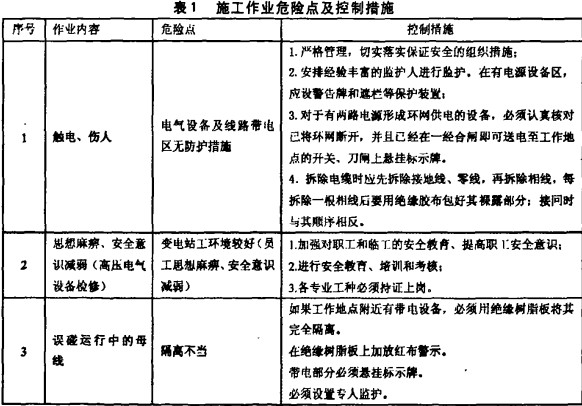

每一工序编制有安全技术措施，并对其进行安全风险评估及防范（主要工序的分析），详见表1
5、结语
220kV秋长变电站低压配电系统更换施工中，确保了站内设备安全正常运行，投产至今低压配电系统安全稳定运行，提高了电网供电可靠性，发挥了出色的经济效益。技改项目工程具有工期紧，技术性强，危险点多、协调量大等特点，在施工技术、施工管理、安全技术措施等方面的成功经验，为类似变电站低压配电系统更换项目提供了宝贵的经验。
