化工系统的供配电网络大多是大容量的。在供配电系统中，DW15系列断路器主要用于分配电能及�；は呗�。断路器也常用于大功率电动机的电源端，当电动机启动柜出故障或失灵时，起到对设备过载、负电压和短路�；さ淖饔�。由于电气设计上存在一些问题，DW15系列断路器在实际使用中故障较多。根据实际使用情况，一对DW15 -630A和DW15 -1500A断路器电气控制作了改进，现介绍如下。
-
定做类型：各种高低压配电柜
设备类型：配电柜
-
定做类型：各种高低压配电柜
设备类型：配电柜
1、电气控制形式的选择
DW15系列断路器的电气控制有印刷电路板（电子）式和热磁式两种。笔者认为硫酸装置的供配电系统不宜选用电子式断路器，主要原因为：
a．只需实现设备过载、负电压和短路的�；�，没有必要采用较为复杂的电子控制板；
b．电子控制板上的电子元件易损坏且难以检查，一旦损坏只得更换整块控制板，费用较高；
c．电子控制方式灵敏度高，经常误操作而造成大面积停电，且一旦误动作，较难恢复；
d．电子式断路器不能频繁操作。
鉴于以上原因，我厂选用了热磁式断路器。但在使用中，热磁式断路器仍存在一些问题，我厂根据实际情况作了改进。
2、热磁式断路器电气控制的改进
2.1 DW15 -630A断路器的改进

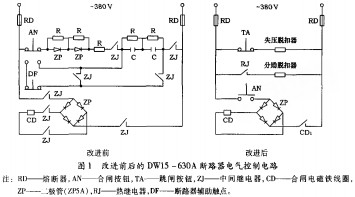

改进前后的DW15 - 630A断路器电气控制电路如图1。
改进前，为使合闸电磁铁线圈CD瞬间带上380V直流电，在合闸之后，中间继电器ZJ的4对�？サ愣峡拐稣髑挪淮�，故设计采用了一套辅助的半波整流充电贮能电路。在实际运行中，二极管ZP、电容器C及中间继电器ZJ故障频繁，致使整流桥烧坏，断路器不能工作。为此，对电气控制电路进行了改进，简化了控制线路，便于故障的查找。在改进时，整流桥上的二极管容量宜适当选大一些，一般为5～10 A。
2.2改进前后的DW15 -1500A断路器电气控制电路

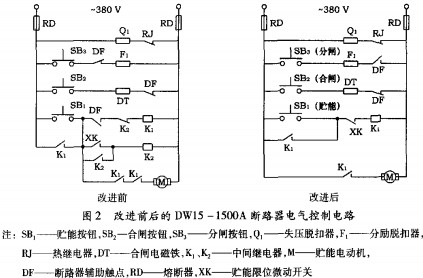

改进前后的DW15 - 1500A断路器电气控制电路如图2。改进前，在电动贮能合闸回路中，选用了2个中间继电器K1、K2作为转换。在实际运行中，转换常出故障。改进后，线路简单，动作可靠，效果良好。根据供电场所的需要，�？裳≡袢∠а贡；ぃú蝗∠部梢裕�，将失压脱扣器Q，挂钩解除，即可实现线路停电不跳闸，合闸也可不受影响。
3、结束语
DW15系列断路器是一种典型的机电一体化开关设备，其中电动齿轮、弹簧及连杆机构在联动时较为复杂。断路器的机械控制机构是一整体，执行机构亦是一整体，故控制机构需整体拆装。我厂根据硫酸生产的实际情况对DW15系列断路器电气控制进行了改进。多年的运行实践表明，改进是成功的，不但简化了控制电路，而且使供电网络安全可靠，大大减少了停电故障，保证了硫酸装置的长期稳定运行。
