南京某公司突破传统破碎理念，开发了一种Q-P型球破机。把球磨机的高运转率和破碎机的高能量利用率巧妙的结合起来，为水泥粉磨提供了一种预粉磨加仓设备。
1、Q-P型球破机的原理

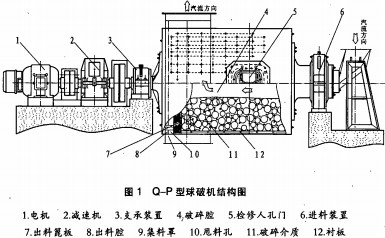

球破机的原理和球磨机相类似，主要工作部分是装在两个大型轴承上水平放置的回转简体，在仓内装有几种大小的研磨体，一般是钢球，为了防止简体被磨损，在简体内壁装有衬板（如图1）。
当球破机回转时；研磨体在离心力和筒体内壁的衬板面产生的摩擦力的作用下，被带到一定的高度在重力作用下自由下落，冲击底部的物料把物料击碎。合格的物料被筛选出破碎机，不合格的在磨内继续破碎。由于进料与出料端之间存在料面差能强制物料流动，而且研磨体下落时冲击物料产生轴向推力迫使物料流动。因此，虽然球破机是水平放置的，但物料却可以由进料端缓慢的流向出料端，完成破碎作业。
富通新能源销售的球磨机、雷蒙磨粉机、雷蒙磨配件如下所示：
-
适应物料：强度小于300Mpa物料
设备类型：雷蒙磨
-
适应物料：强度小于300Mpa物料
设备类型：矿山机械
-
适应设配：雷蒙磨
设备类型：雷蒙磨配件
2、技术参数（见表2）
3、主要性能特点
(1)工作介质采用大钢球，磨耗小，钢球磨损变小后可做磨机级配用，无任何浪费；
(2)破碎机破碎比较大，细粉含量多；
(3)出料粒度稳定均匀，便于磨机钢球级配，粒度大小可以通过出磨篦板调节，篦板缝隙越小，出料粒度越��；
(4)破碎腔内合格物料通过篦板及时排出，不合格物料继续粉碎；
(5)破碎腔设置检修孔，倒换钢球方便；
(6)两端轴承采用油脂润滑，使用维修方便；
(7)设备运行可靠，运转率高；
(8)采用集料罩收集细粉，无粉尘排放。
4、使用效果和经济效益
福建某水泥厂的3#水泥磨，安装了一台Q-P型球破机，从2004年8月投产至今，设备运转中除定期检查外，几乎没有什么维修量。3’磨机为中2.2 x6.5m球磨机，原先水泥熟料经颚式破碎机一破入磨，粒度大于40mm，磨机产量不足14t/h，水泥粉磨电耗达35kWh/t，使用Q-P型球破机后，熟料入磨粒度平均1mm，最大不超过2mm，仅适当调整磨机研磨体的级配，系统在其他工艺条件没变的情况下，已使磨机产量提高到20t/h，提高了42.9%。
使用破碎机后，产量提高，电耗降为28kWh/t，以每吨水泥节电7kWh/t计算，每年产水泥14万吨，二年可节电98万kWh，按平均电价0.5元计算，节约电费49万元。同时，水泥比表面积大幅度提高，由原来的300m2/kg，提高到350m2/kg，混合材大幅度增加，经济效益十分显著。
5、使用中要注意的问题
适当调整磨机结构和研磨体的级配：使用Q-P型球破机后，物料人磨机的粒度大幅度的降低，为了与此相适应，必须减少磨机一仓的破碎能力，增加磨机二仓的研磨能力。一般首先缩短一仓的长度，将磨机隔仓板移动1～2块衬板的距离，再根据入磨物料的粒度，重新计算磨机球的级配，调整各仓的装载量，缩短平均球径才能达到提高磨机产量的目的。
使用Q-P型球破机后，磨机产量显著提高，粉磨系统中其他设备必须有足够的能力或经过改造后可以满足系统提高产量的要求，不要因辅机设备工作能力不足而影响球破机效果的充分发挥。
