江苏省农业科学院现代农业服务基地正在建设中，占地217043 .72m2，总建筑面积303229m
2，原10kV配电房的电力容量已不能满足发展的需要。为了适应发展，就必须新建一座高压配电房，新建10kV配电房设于农业科技成果展示与交易中心一层，为两路lOkV电源供电，规模为两进十出，高压设联络。

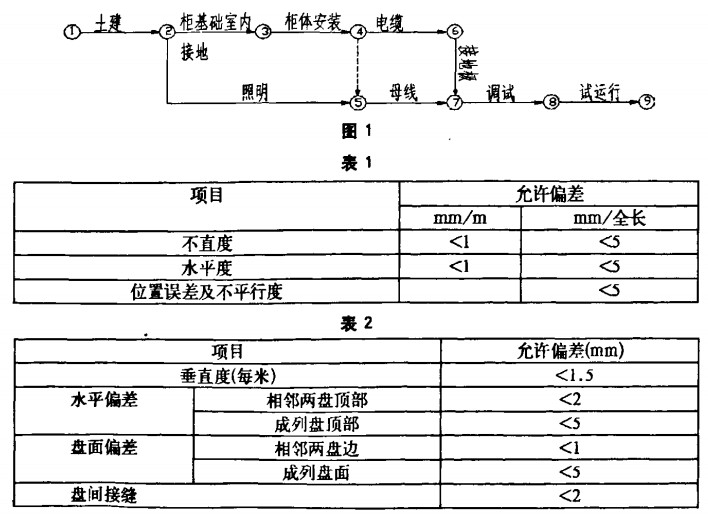

1、施工计划网络图
每一项工程都需要制定完善的施工方案，科学地统筹安排各项施工活动，以取得更大的经济效益，同时施工过程必须符合三个要求，即连续性、比例性、均衡性。在已选定施工方案的基础上，编制施工进度计划，根据工程工作量，按照劳动定额及有关因素排列的施工期限，来指挥生产、组织施工、确定劳动力及物资供货日期。在规定的工期内，合理安排工程中的相互衔接和穿插的配合关系，有计划地完成质量合格的工程任务。如下为10kV配电房的建设网络计划．
2、土建施工及电气配合
土建施工人员必须按照土建设计图纸认真规范的进行施工，同时电气管理人员、电气安装人员必须和土建施工人员搞好协作关系，互相帮助提醒，互相理解、认真读图，充分掌握土建的结构和房间的布置及装饰要求，何时进行哪一步工作，需要何种材料等，要心中有数。
2.1土建方面要隶
(1)长度大干7m的配电装置室，应有两个出口，并宜布置在配电装置室的两端。
(2)配电装置审应设防火门，并应向外开启，防火门应装弹簧锁，严禁用门闩。相邻配电装置室之间如有门时，应能双向开启。
(3)配电装置室可开窗，但应采取防止雨，雪，小动物、风沙及污秽尘埃进入的措施。配电装置室临街的一面不宜装设窗户．
(4)电缆沟要做防水防潮处理。
(5)高压柜混凝土基础、电缆沟、电缆沟边的角钢预埋等严格按照设计要求施工。
2.2管线的预埋
(1)进出配电房的电缆预埋钢管两端应做成喇叭口，管口去除毛刺。
(2)埋人建筑物、构筑物内的电线�；す埽肫浔砻娴木嗬氩挥π∮�15mm．
(3)电缆沟内的电缆支架预埋：电缆支架由角钢制成一字型、尾部开鱼尾，前端应翘起，入墙部分不小于l5 0mm，角钢的规格由被支电缆外径决定，入墙部分用高标号水泥砂浆浇注。
3高压柜槽钢基�。夷诮拥叵叩牧�
3.1槽钢基础的制作安装
基础槽钢的制作安装是很重要的一环，否则不能保证柜体的安装要求。
(1)选用10#槽钢按照设计图纸的尺寸进行下料、拼装、焊接、打磨、防腐处理等工艺完成制作，然后按平面布置图上的尺寸位置将槽钢摆放正确。调整水平后，与原预埋的角铜焊接�；⌒透职沧暗脑市砥钣Ψ舷卤淼墓娑ǎㄈ绫�1）。
(2)基础槽钢安装后，其顶部宜高出抹平地面lOmm.手车式成套柜按产品技术要求执行�；⌒透钟τ忻飨缘目煽拷拥�，每组基础不小于2处接地，用30x5的镀锌扁钢与接地干线焊接。
3,2室内接地线的制作安装
根据设计图纸及有关规范进行配电室内及电缆沟内的接地线安装．
4照明。插座安装
在高压柜槽钢基础和接地极安装的同时应进行照明、插座安装工作。高压柜安装时，照明部分应安装完毕，插座部分的穿线要结束，其它可以与柜体安装同时段进行。严格按照设计图纸进行施工，值得注意的是：照明及插座线应用阻燃型的，应急灯具安装应按照供货厂家的要求加控制线。
5高压柜．直流屏的安装
高压柜进场之前，配电室的土建、装饰、照明工程已结束，门窗已安装完毕。室内地面工作已结束，室内沟道无积水，杂物。
5．'高压柜安装
(1)进场时对柜体进行验收检查，对照图纸及合同进行验收，合格后方可进场安装。
(2)高压柜的顺序位置不能放错，应按图纸依次安装。摆放完毕后再进行最后较
正，偏差值应符合规范要求。然后用连盘螺栓进行连盘，最后将盘与基础型钢点焊固定。
(3)母线耩安装时要保证桥的拉杆牢固。
5.2宣流屏安装
(1)进场时对柜体进行验收检查，按合同核对蓄电池，直流屏的型号、规格是否与合同规定的一致，验收合格后方可进场安装。
(2)柜体安装要符合规范，盘、柜安装的允许偏差如表2。
