马钢桃冲矿选矿车间现有l台Φ1650型
圆锥破碎机，该破碎机承担着所有矿石的中碎生产。Φ1650型圆锥破碎机主轴与动锥是连为一体的，主轴的下端插在偏心轴套中。当电机通过联轴节，圆锥齿轮副驱动偏心轴套时，动锥也同时围绕破碎机的中心线作旋摆运动。动锥是直接破碎矿物的主要部件，为避免锥体的磨损，在锥体的外部装有一破碎壁，它起到保护锥体的作用。为了避免破碎壁松动，其上部装有盖板及压套，再用带有螺纹的圆锥头来压紧。由于在使用过程中，锁紧螺母经常拆装、更换易损件一破碎壁及盖板，使主轴上的螺纹部分受到损坏，桃冲矿的CJ1650型圆锥破碎机主轴经过十多年的长期使用，现已无法装配锁紧螺母。
从节省配件成本的角度出发，决定对主轴螺纹部分进行修复再使用。
1修复方案
方案1：将主轴损坏的螺纹部分切割掉，按原螺纹尺寸M200×10，再加工一新的轴套，与原主轴对接而成。轴套与原主轴采用螺纹方式联接，然后焊接接口，再用两圆柱销将主轴与轴套固定。由于在现有条件下，难以加工主轴部分的外螺纹，因此，此方案难以采用。
方案2：将主轴损坏处的螺纹部分割掉，再加工一只带外螺纹的轴套。按原螺纹M200×10加工一新的轴套，与主轴对接而成。轴套与原主轴采用圆柱面过盈联接，设计时在轴套和主轴上留有倒角，然后焊接接口。通过实践，方案2获得了成功。
2轴套、主轴的设计分别为

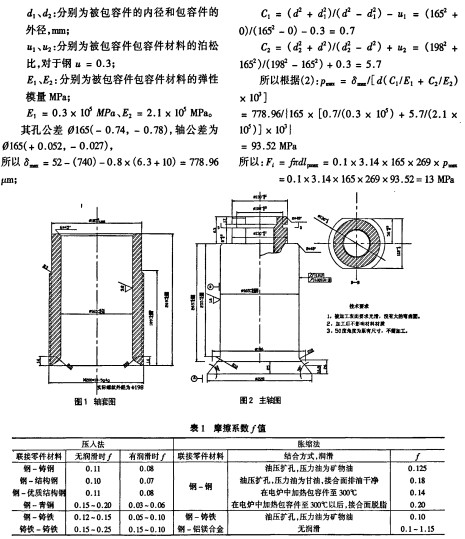

轴套、主轴的设计分别为加工轴套的材质为45#钢（图1、图2）。
3装配时过盈连接最大压人力
(1)当采用压入法装配时，为了选择所需压力机的容量，根据以下公式可以计算出最大压入力Fi：
根据：Fi=fπdlp
max (1)
（1）式中：f一配合面间的摩擦系数；
d—配合的公称直径，mm;
l一配合长度，mm；
p
max一最大径向压力，MPa。
根据表1，摩擦系数最大值为f= 0.10
所以：Fi=fπdlp
max =0.1×3.14×165 x 269×p
max

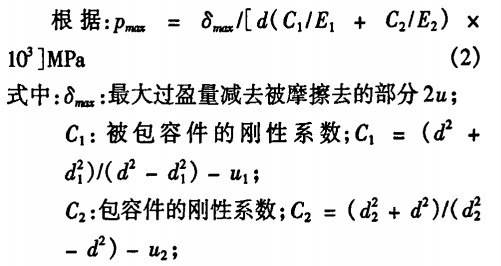

（2）求最大径向压力p
max：

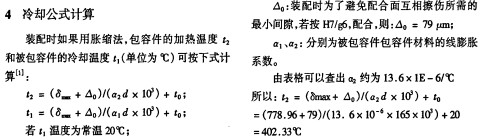

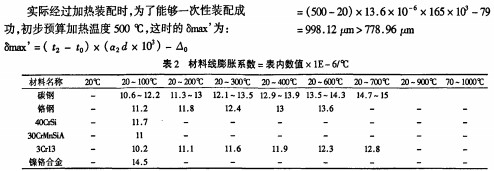

用红外线点温仪进行测量温度，当轴套加热到500℃时，轴套轻松地装到了加工后的主轴上，当温度降到350℃左右时，两配合面开始过盈，轴套已经紧紧地锁住主轴，降到常温时，轴套与主轴达到了预先设计时的过盈效果。经过两年多的使用，此修复后的主轴使用状况良好。
5结语
通过修复主轴，使因经长期使用而损伤无法焊接的主轴得到了重新使用，为矿山建设节省了大量资金，为以后类似的主轴修复积累了经验。
