0 引 言
熔断器具有分断能力高、可靠性强、价格低廉、尺寸紧凑等优点，故得到了广大电气工作者的认可。特别是近年来，随着科学技术的进步，结构紧凑的开关与熔断器结合的技术得到了广泛的应用。
2007年，西门子公司在中国市场上推出SENTRON 3NJ系列条形开关，扩大和发展了熔断器技术在配电领域中的应用。
3NJ系列条形开关分为两种：3NJ4/5条形熔断器式隔离开关和3NJ6条形隔离开关熔断器组，外形分别如图1和图2所示。这两种条形开关集“负荷分断”和“隔离”功能于一体，借助于LVHRC熔断器，可提供全面的过载和短路�；�。
1 3NJ4/5条形熔断器式隔离开关
从装容密度来看，在采用固定安装式技术的西门子SIVACON 8PT柜中，3NJ4/5条形熔断器式隔离开关具有最佳的装入条件，每屏可装入24条馈电回路。由于体积小，安全性高，应用3 NJ4/5条形开关的电缆分支箱也被越来越多的国内用户选用。
1.1产品结构及特点
3 NJ4/5条形熔断器式隔离开关由基座、底座、盖、手柄及防护罩等部分组成。LV HRC熔断器安装在盖上，并直接作为动触头刀片使用；手柄沿底座的支点呈扇形旋转运动，将盖连同熔断器一起作分、合闸，有较大的空间距离和明显的断开点�；氲鬃芊奖愕夭鹂�，便于基座安全可靠地安装在汇流排上。底座上装有灭弧栅，从而保证开关分断能力。
3 NJ4/5条形熔断器式隔离开关有3极单独分合闸和3极同时分合闸两种操动机构，直接安装在100 mm或185 mm母排系统上。它将3只纵向排列的单极式熔断器式隔离开关融于一体，每相的1个触刀座与1个三相的母线系统的一相连接，出线可选择各种电缆接线端子。
所有的SENTRON 3NJ条形熔断器式隔离开关都通过母排馈电。出线电流通过电缆传输。使用SENTRON 3NJ41条形熔断器式隔离开关时，可以通过旋转触头支架来选择上部出线或下部出线，标准型为下部出线。
西门子SENTRON 3NJ条形熔断器式隔离开关能垂直（标准）或水平安装。但是当水平安装时，必须遵守应用系统规程中历规定的专用降容系数以及利用系数( DIN VDE 0660 Part 500 4.7标准)。
1.2 主要技术参数及性能

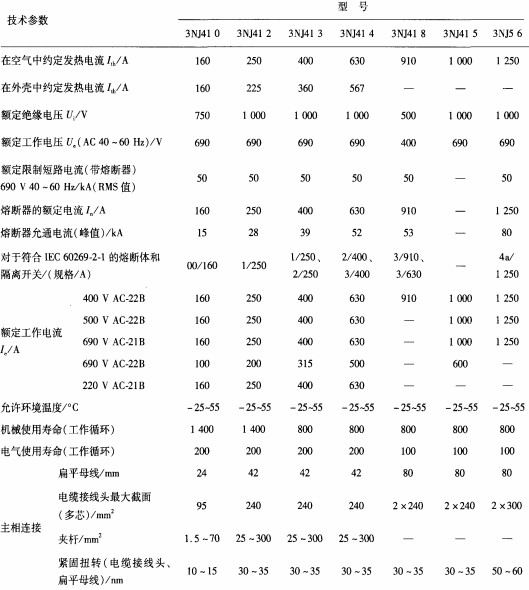

3 NJ4/5条形开关有5种规格，分别为：规格00，160 A；规格1，250 A；规格2，400 A；规格3，630 A；规格4a，1250 A。其主要技术参数和性能比较如表1所示。1.3 3NJ4/5的应用
3 NJ4/5条形熔断器式隔离开关结构紧凑，并由�？樽槌�。从装容密度来看，它具有最佳的装入条件，而且价格约为同容量断路器的2/3。3 NJ4/5条形熔断器式隔离开关主要用于对负荷馈线和配电系统进行不频繁手动分断的场合。如用于发电站和相关工业中，可作为配电盘的过载和短路保护；变电站及电缆分支箱；商业建筑中的主配电系统等。
3NJ6插接式条形隔离开关熔断器组完全区别于其他的熔断器隔离开关设备，它不仅具有开关、保护功能，还可以通过系统中其他可选功能部件进行功能扩展，使其具有更大的灵活性�？梢运担坏ゴ渴且恢挚匦问�，更是一种完整的智能化系统，是未来配电领域的一个趋势。
2.1产品结构及特点
3NJ6条形插接式隔离开关能够很方便地安装在所有通常上市的开关柜内，如西门子SIVA-CON 8PT柜。所有尺寸都适含母排中心线间隔为185 mm的母排系统，所有尺寸都有相同宽度和深度，并且针对高度（50 mm、100 mm和200 mm）具有50 mm的均匀分度。这能将各种尺寸进行任何组合安装于各种开关柜内。
该隔离开关根据IEC标准通过试验，防护等级为IP41。由于在手柄上设有专用联锁机构，因而在打开盖和取下熔断器之前，必须断开隔离开关。当手柄因挂锁（钩环直径最大为6 mm）而处于断开位置时，可防止手柄再次接通开关。手柄为折叠式结构，从而在接通和断开位置都能保持紧凑设计。
辅助开关、电流表(48 mm x48 mm)和电流互感器都可随时加装到该开关上，无需安排额外空间。必要时使用接触�？�，幅度可增加200 mm，装到深度>400 mm的开关柜内，隔离器开关的深度可延长200 mm。该产品系列还包括如导轨、备用罩分配器等附件。
2.2双断点技术

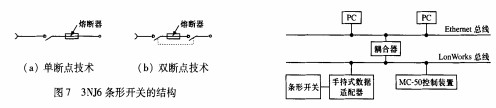

3 NJ6条形开关有单断点和双断点两种不同的结构，如图7所示。熔断器两端分别有2对触点分断，采用双断点技术，在更换熔断器时每相双断点分断（即4点双重分断），可保证分断时熔断器两端的电路完全隔离，最大限度地保护操作者的安全。双断点的设计可以保证开关的分断能力，因此可以满足开关电动机负载的要求。
2.3系统及通信
采用插接式技术的电缆分支回路用配电屏，如与抽出式技术相比较，则显得更经济。此种配电屏结构紧凑，并通过进线侧的插接触头能实现快速改装。
所有开关都可配电子式熔丝监视装置，可对3个熔断器进行电子式熔断监控，通过单独安装的故障指示器实现向控制室供电以及向控制室传输信号。
3NJ6插接式条形隔离开关熔断器组可以通过手持式数据适配器连接到LonWorks总线系统，从而与各个开关进行通信，并可检测并记录各个开关的运行状态和运行参数，实时地将这些数据集中显现出来，还可通过iLon接口耦合，连接至Ethernet总线，如图4所示。
监测和传输的数据包括相电流、电压、功率、功率因数、温度、熔断器状态、开关状态�？梢越庑┎问凳钡卮涞缴衔换低常⒖稍谏衔换低臣嗍�、记录及控制，因此整套系统可集配电、�；�、监视、操作、控制功能于一体。
功能强大而稳定可靠的3NJ6系列条形开关借助于先进的西门子SIVACON 8PT插接式技术，成功地在如BASF、Degussa等高端项目中得到应用。
2.4主要技术参数

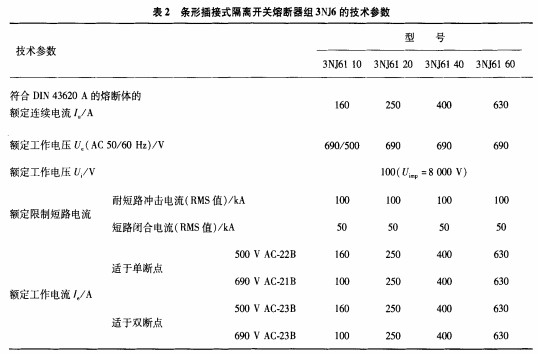

3NJ6插接式隔离开关熔断器组可用于160~630 A的额定木间断电流。符合DIN 43620(规格00～3)标准的LV HRC熔断器可提供过载和短路�；�，交流电压达690 V。其主要技术参数如表2所示。
3 结 语
由于熔断器�；び行矶辔蘅商娲挠攀疲试谂分抟恢钡玫焦惴旱挠τ�，特别是在低压电网中的电缆和线路保护领域。
西门子3NJ系列条形开关成功地应用了不断发展的开关技术，并与熔断器结合，具有体积小、安全性高、价格适中等优点。今后3NJ系列条形开关一定会在诸如电网改造等更广泛的领域中发挥更大的作用。
