一、引言
雷蒙磨(Raymond Mill)又称旋辊式（摆辊式）盘磨机，主要用于非金属矿等物料的磨碎。产品的粒度一般在325～400之间。近年来，市场对非金属矿物细粉和超细粉的需求量日益增大，促使人们开始通过改进其分级机以使雷蒙磨适用于超细粉的生产，有些则侧重于结构方面的研究。而有关其磨机部分破碎力的分析研究，却未见报道。实践中人们发现，在进料中缺乏粗大颗粒的情况下，雷蒙磨粉碎效率较低。为了深入分析其粉碎机理，提高粉碎效率，本文从冲击动力学入手，对雷蒙磨粉碎矿石的动力学过程进行深入分析，发现实际冲击力远大于辊子对物料的离心碾压力。
二、雷蒙磨的结构和工作原理

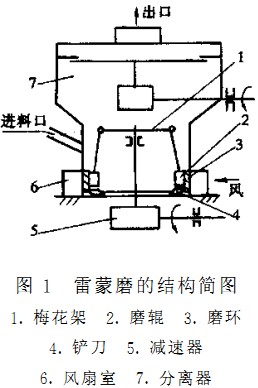

主要由振动给料器、磨机、排放风机和分离器四部分组成。雷蒙磨的结构如图1所示，物料由机体主侧部通过给料机和溜槽送入机内，磨环3固定不动，梅花架1由传动装置带动而快速旋转，其上装有3～5个磨辊，绕机体中心轴线旋转，由于旋转产生的离心力作用，磨辊向外张开，压紧磨环3并以一定的速度与物料碰撞进行碰撞、破碎。破碎的物料又经排放风机和分离器进行粒度分级处理，大颗粒重新回到磨机破碎，合格产品则被排出。
下一页

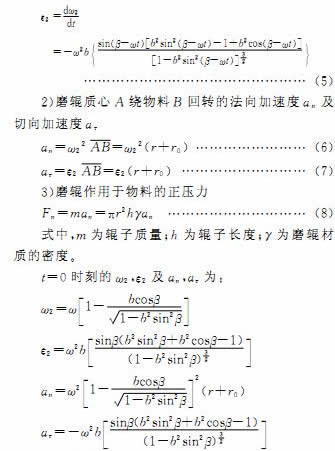

4)计算实例
按3R2 714型雷蒙磨有关参数计算可解得：
Fn=11. 2kN
Fn /F’=2.75。这说明按运动学分析，由于磨辊运动方向的改变，其作用于物料的法向力Fn是人们通常以离心力作为破碎力F’的. 75倍。
四、结论
对于雷蒙磨破碎力的大小，无论从碰撞理论还是从运动学理论进行分析，其值都比离心力作用的值大得多，如此高的冲击力将使磨辊与磨环间的物料在瞬间破碎成细小的颗粒，这也正是雷蒙磨实现有效破碎的原因所在。目前实验准备和验证工作正在进行中。
