1、10 kV配电开关柜的设计和结构
高压开关柜是由高压断路器、负荷开关、接触器、高压熔断器、隔离开关、接地开关、互感器及站用变压器，以及控制、测量、�；�、调节装置，内部连接件、辅件、外壳和支持件等组成的成套配电装置。其内的空间以空气或复合绝缘材料作为介质，用作接受和分配电网的电能。高压开关柜可以分为：半封闭式高压开关柜、金属封闭式高压开关柜、金属铠装式高压开关柜、间隔式高压开关柜、箱式高压开关柜以及绝缘封闭式高压开关柜等。
1.1外壳设计

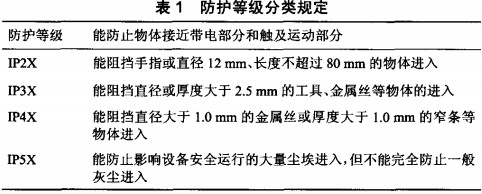

10 kV配电开关柜的外壳必须是金属的（除通风窗、排气口外），并具有一定的强度，不得用网状编织物、不耐火或类似的材料制造：金属封闭式高压开关柜主回路的一切组件均安装在金属外壳内，外壳的防护等级应满足表1的规定。
1.2隔板设计
高压开关柜中各高压电器组件的隔板，一般是金属制成，与外壳具有相同的机械强度并接地；10 kV配电开关柜中，产品高压带电裸导体与该绝缘板间应保持不小于30 mm的空气间隙。当采用可移动式的绝缘隔板时，只有当负荷开关（或接触器）在断开位置时才能合上接地开关，当接地开关合上后才能将绝缘隔板插入（或插入负荷开关动、静触头之间）；只有接地开关合上、绝缘隔板己插入到位后，柜门才能打开或关闭；只有当柜门关闭到位时，绝缘隔板才能抽出、接地开关才能分开；当绝缘隔板已抽出、接地开关分开后，负荷开关（或接触器）才能实现合闸操作。
1.3导体截面
10 kV配电开关柜的主回路、各单元以及各组件之间连接导体的截面，应比额定电流有10%的裕度。10 kV配电开关柜中主回路的最小截面（包括电压互感器、避雷器的连接导体），除应满足铭牌规定的额定电流值外，还应能满足铭牌规定的额定峰值耐受电流、额定短时耐受电流和额定短路持续时间的要求。
采用限流熔断器的主回路，在熔断器与母线之间的连接导体，其承受峰值耐受电流、短时耐受电流和短路持续时间应能够满足10 kV配电开关柜铭牌额定值的要求。
1.4接地设计
为保证维修工作人员和设备的安全，需接近或供接近的回路中所有部件都应事先接地，这不包括从高压开关柜分开后能触及的可移开或抽出的部件。
沿所有10 kV配电开关柜的整个长度延伸方向应设有专用的接地导体。如果是铜质的，在接地故障时其电流密度规定不应超过200 A/mm
2，但最小截面不得小于30mm
2。该接地导体应设有与接地网相连的固定连接端子，并应有明显的接地标志。如果接地导体不是铜质的，也应满足相同峰值耐受电流及短时耐受电流的要求。
1.5 断路器、负荷开关及接触器
10 kV配电开关柜内的断路器、负荷开关、接触器及其操动机构必须牢固地安装在支架上，支架不得因操作力的影响而变形；断路器、负荷开关、接触器操作时产生的振动不得影响柜上的仪表、继电器等设备的正常工作。10 kV配电开关柜内的断路器、负荷开关、接触器的位置指示装置应明显，并能正确指示出它的分、合闸状态。断路器、负荷开关、接触器的安装位置应便于检修、检查、预防性试验和运行中的巡视。对于安装油断路器的10 kV配电开关柜，当主回路不带电并接地时，应易于充油、排油，且应装有防止油断路器检修、维护中溢出绝缘油影响其他组件的防护措施。
1.6互感器设计
10 kV配电开关柜内互感器应固定牢靠，且应采取隔离措施，当柜中其他高压电器组件运行异常时，互感器仍能正常工作�；ジ衅靼沧暗奈恢糜Ρ阌谠诵兄薪屑觳�、巡视，且在主回路不带电时，便于人员进行预防性试验、检修及更换等�；ジ衅鞯姆蔡匦�、准确级额定负载均应能满足继电�；ぜ耙潜聿饬孔爸玫囊蟆�
电压互感器必须有防止铁磁谐振的措施，其高压侧应装有防止内部故障的高压熔断器，熔断器的开断电流应与10 kV配电开关柜铭牌参数相匹配（包括采取限流措施后），且便于熔断后更换熔断件。
电流互感器的短时耐受电流及短路持续时间、峰值耐受电流均应满是10 kV配电开关柜铭牌值的要求。
1.7 10 kV配电开关柜所用变压器
10 kV配电开关柜所用变压器为油浸式，当发生故障时，它不应影响相邻的设备，在运行中也应该便于巡视检查。
1.8隔离开关和接地开关
10 kV配电开关柜隔离开关或接地开关的分、合闸操作位置应明显可见。安装于10 kV配电开关柜中的接地开关，其关合短路电流的能力和短时耐受电流及短路持续时间均应满足10 kV配电开关柜铭牌的要求。特别是通过短路电流时，接地开关不会由于产生的电动力作用而被意外地打开。
1.9测量仪表、继电�；ぷ爸眉案ㄖ芈�
测量仪表、继电�；ぷ爸眉案ㄖ芈分械牡脱谷鄱掀�、端子以及其他辅助元件与高压带电部分应保持足够的安全距离；否则应采取可靠的防护措施，以保证在高压带电部分不停电情况下工作时，人员不致触及运行的高压导电体。测量仪表及继电�；ぷ爸糜τ锌煽康姆勒穸胧�，不会因为10 kV配电开关柜中断路器、负荷开关、接触器等在正常操作及故障动作的振动而影响它的正常工作及性能。
当测量仪表及继电器�；ぷ爸门堂嬉越铝垂潭ㄓ�10 kV配电开关柜上时，仪表、�；づ逃肱掏獾亩瘟拥枷哂Σ捎枚喙扇硗迪�，端子排、接线板及固定螺丝均为铜质材料制戍，标志应正确、完整、清楚、牢固�；ジ衅鞫谓酉呒案ㄖ芈返牧�，必须采用截面不小于2.5 1WI12的铜导线；布线时，应考虑避免其他组件故障对它的影响。
1.10外壳及其支架的防锈涂料
10 kV高压开关柜采取涂刷油漆来防锈。涂防锈涂料之前，须彻底清除锈蚀物及焊渣，然后按涂刷该涂料所规定的工艺和程序进行。10 kV高压开关柜内部的表面，应涂反光差较大的浅色油漆；其外部表面，则应涂不刺目、不反光且美观的油漆。
2、常见10 kV开关柜事故预防及处理
2.1预防10 kV高压开关柜事故
预防10 kV高压开关柜的事故必须做到以下几点：(1)新建、扩建和改造工程中，宜选用加强绝缘型金属封闭式高压开关柜，特别是发电厂和潮湿污秽地区必须选用加强绝缘型且母线室封闭的10 kV开关柜：(2) 10 kV高压开关柜中的绝缘件（如绝缘子、套管、隔板和触头罩等）严禁采用酚醛树脂、聚氯乙烯及聚碳酸脂等有机绝缘材料，应采用阻燃性绝缘材料（如环氧或SMC材料）；(3)在10 kV高压开关柜配电室配置通风防潮的设备，在多雨季节或需要时启动，防止凝露导致绝缘事故；(4)进行母线和柜间隔离是防止开关柜连烧的有效措施，另外，应加强柜内二次线的防护，=次线宜由阻燃型软管或金属软管包裹，防止二次线损伤；(5)对于老式的五防功能不完善的固定柜或手车柜，应完善其五防功能，避免和减少人身及设备事故。
2.2预防10 kV隔离开关事故
(1)坚持隔离开关定期大小修制度。隔离开关一般3～5年至少进行一次大修，不能按期大修者应增加临修次数。10 kV隔离开关至少1～2年小修一次。
(2)对于久未停电检修的母线侧隔离开关应积极申请停电检修或开展带电检修，防止和减少恶性事故的发生。
(3)结合电力设备预防性试验，应加强对隔离开关转动部件、接触部件、操动机构、机械及电气闭锁装置的检查与润滑，并进行操作试验，防止机械卡涩、抽头过热、瓷瓶断裂等事故的发生，确保10 kV隔离开关运行的可靠性。
2.3 10 kV开关柜绝缘事故处理措施
为减少10 kV开关柜绝缘事故，可采取以下必要的措施：(1)改善运行环境条件，对事故频发的潮湿和污秽地区，采取加热、通风、吸湿和定期清扫；(2)提高10 kV断路器及开关柜的绝缘性能，对运行中的10 kV开关柜和断路器加强绝缘增大爬距，柜与柜之间进行封堵，有条件的地区可以更换更大尺寸的开关柜。实践证明，采取上述技术措施是有效的，事故率可以得到初步的控制，
3、结语
高压开关柜是电力系统中的重要成套设备，其质量的优劣直接关系到电力系统的安全运行和供电可靠性。安全是电力生产的基础，预防是保证安全生产的关键。不断完善和改进防止人身触电事故和误操作事故的技术措施，是我们每一位电力企业职工应努力研究的目标。
