1、前言
小康矿选煤厂是一座年设计能力为1.5 Mt/a的矿井型动力煤选煤厂，原煤经二次筛分后，筛下物做为产品直接销售到电厂，二次筛分的筛上物与一次筛分筛上物的破碎产物一起进入跳汰选煤。在这里二次筛分起着十分关键的作用。而随笞矿井乍产能力的提高，现我厂年处理原煤260万吨，二次筛分机采用了ZXF型香焦振动筛，使用效果良好。
2 、ZXF型香蕉筛结构和工作原理
2.1 结构

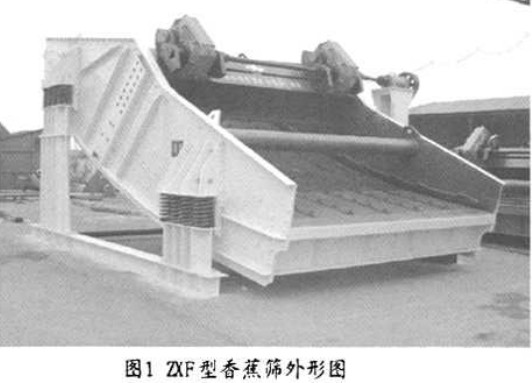

ZXF型香筛筛由筛箱、激振器、传动装置和支承装胃组成；筛箱由筛框、筛面及张紧装置等组成：筛框为铆焊连接的空问金属结构件，下部横粱组按折线形布置并分成5段。激振器采用两个箱式激振器，其中一个激振器的主动轴与传动装置问装由万向联轴器连接，激振器主动轴的另一端与另一个激振器的相对轴端用一个软连接相联。传动装置是由带有皮带轮的传动轴、轴承与轴承座组成；支承装置采用12组钢弹簧支承装置与底架连接。如图1
2.2 工作原理
对于普通的直线振动筛，筛面上的物料层厚度从入料端到排料端是逐渐递减的，物料在筛面上的运动速度基本一样，而筛面给予物料的加速度也较小，物料在筛面上分层效果差，导致筛分效率效率较低。ZXF型香蕉筛应用等厚筛分原理，筛面成凹弧形，整体形状与水果香蕉相似，从入料口开始，筛面倾角依次递减，最后一段出料筛面基本在100左右，最大倾角为36°，形成光滑过渡的凹弧线。物料从入料口处迅速下滑分层，料层快速变薄，进入下一段筛面，由于筛面倾角在递减，物料的运动速度也在逐渐减慢，料层基本上各段处都是相同厚度，这时物料在快速的运行过程中得到有效的筛分，因为大块物料较快地穿过陡坡，这种较早的分层，使细的颗粒更快地靠近筛面，能相对不受阻碍地通过筛孔缝隙，所以香蕉形直线振动筛具有极高的筛分效率和高于同型号传统分级筛1.5～2倍的生产能力。
3、香蕉振动筛的主要技术特点
(1)单位面积生产能力大，在筛下物料含量占50%以上时，与同型号振动筛相比，提高生产能力约1.5～2倍
(2)筛板采用棒条形不锈钢筛网，具有强度大、耐磨及开孔率高的特点，整个筛面由25块筛板组成，可根据生产的实际需要灵活的调整筛网尺寸，棒条形筛网的棒条随着振动筛的振动而转动，使得物料不易堵塞，大大提高了筛分效率。
(3)筛框和各构件（矩形支撑横梁）布置合理、受力均匀，具有高可靠性，使用寿命长。形状美观，结构简单，易于维护，占用空间相对较小。
(4)侧板结构独特，全部采用冷铆联接，加强筋按照应力点的分布配置，无焊缝，无应力集中，不会变形撕裂，强度更大，可靠性更高。
(5)振动参数先进(K-4. 0-4. 87)，性能稳定，运行平稳，噪声小(80-85dB)。
(6)激振器采用新型“偏心块外置整体箱式”结构激振器，斜齿轮传动，安全可靠，润滑，密封优越，维修，更换，振幅调整方便。
(7)进料箱和排料口均设有耐磨可更换的衬板，以�；った浊旱某寤骱湍ニ�。
(8)给料箱盲板与后段筛面形成两种角度，以缓冲大块物料对筛面的冲击和减缓物料速度，并起到给料机分散物料的作用。
(9)传动系统简单，传动系统由一台45KW电动机通过三角带传动给万向连接轴，万向连接轴连接轮与激振器连接，从而消除因振动筛振动造成的连接长度及轴线角度的变化。
4、 ZXF型香蕉振动筛的技术特征
5、 ZXF型香蕉振动筛在小康矿选煤厂中的应用
小康矿选煤厂在2006年安装使用了一台ZXF3055/5型香蕉振动筛，取代了原来的双节肢振动筛，解决了原振动筛工作时产生共振的问题。使用表明，ZXF型香蕉振动筛运转平稳可�？�，故障率小，振动小，噪音低，具有处理能力大，筛分效率高等特点。可根据小康矿原煤的质量变化和市场对产品要求的需要，通过更换筛板使分选粒度下限在10～20mm之间调整，完全能够满足小康矿选煤厂的筛分要求。
6、结语
实践表明ZXF型香蕉振动筛性能稳定，运行可靠，能很好的进行原煤分级作业，且该机处理能力大，可以满足选煤厂大型化的需求，是选煤厂原煤分级的有效设备。
