随着科技的发展，变电所综合自动化水平的提高，高压开关柜的安全运行越来越重要，停电事故给生产和生活带来的影响及损失也越来越大。阳城煤矿暗斜井绞车房原采用无锡军工KYGC -Z型高压柜供电，但自安装以来，进线柜数次发生短路或单相接地故障，煤矿井下供电系统出现大面积停电，并有时越级跳闸，严重影响了矿上的安全生产。
1、停电原因分析
大面积停电后，由于没有记录和告警信息，很难准确判断故障原因和故障部位，只有通过故障现象判断故障点，经过长时间测验和分析，发现高压进线柜进线端1母排表面有熔化和灼伤，绝缘子上伴有黑渍，确定为爬电距离减小到一定程度，进线之间或一相与地之间绝缘子表面产生闪络，即沿着绝缘子表面产生击穿现象，母线电压降低，造成失压线圈脱扣，引起大面积停电。爬电距离的变化主要受工作电压，污染等级和材料组别影响，对此逐步采用了更换高品质、电压等级相符的绝缘子，并加干燥剂，铝合金加热器等方法，效果不明显。经过多次调研发现以下影响因素。
1.1周边的环境
暗斜井配电硐室湿度大，粉尘污染严重。
1.2设备的问题
KYGC -Z型高压柜密封度不够，柜与柜之间，柜与地面均未进行良好密封，每经过一段时间运行，绝缘子等柜内设备表面上落有一层白色粉末，周期短，维护难度大。
1.3机械的定位
KYGC -Z型高压柜机械定位机构不够严密，手车易发生上、下、左、右偏移。
1.4 断路器选择
KYGC -Z采用ZN90 -10型弹簧操作机构断路器，可动部件多，可靠性差。
2技术解决方案
煤矿决定用PBG -10型矿用隔爆高压真空配电装置进行升级改造，使过去存在弊端得到妥善处理，改善了电网运行稳定性和可靠性，使安全生产得到了保障。
2.1隔爆性能
隔爆外壳和引入装置等试品，在1 MP水压下保持10～12 s，无泄露，外壳不变形，不损伤，从根本上解决了暗斜井绞车房粉尘污染严重，湿度大而引起爬电距离减小造成大范围停电和人身伤亡事故。
2.2 高压真空断路器的选择
本装置采用ZNYl - 10/630 - 12.5型永磁机构高压真空断路器，在断路器技术参数范围内，可保证安全，可靠地运行于相应电压等级的电网中接受和分配电能，并可在额定电流范围内进行频繁操作或多次开断短路电流。该断路器采用双稳态内设欠压脱扣器永磁机构，并与机械受动脱扣器结合为一体化设计，机械定位准确，使手动分闸轻便可靠。
永磁机构分闸与弹簧分闸相结合，使分闸速度的分配更理想，与KYGC -Z中运用的ZN90 - 10型弹簧操作机构断路器比较，可动部件大大减少，使其可靠性和机械寿命大大提高。
2.3 专用智能综合�；て鞯囊�
PBG - 10装置是将10 kV的三相电源引入隔爆接线腔．，由真空断路器作为控制开关，经负载接线腔输送到下级负荷，真空断路器为GZB - ARM - 9110型嵌入式综合保护器口]。综合�；て魇侨嘟涣髦行缘悴恢苯咏拥毓┑缦低持凶ㄓ玫母呒吨悄芗痰绫；ぷ爸茫械绮瘟坎杉氩饬�、过流、短路、监视、漏电、过压等保护，以及遥测、遥信、遥控等功能。当出现以上故障时，真空断路器会自动“分闸”、切断电源，对供电系统进行保护，并有中文LCD显示屏显示故‘障性质‘8]。
2.3.1 工作原理及框图

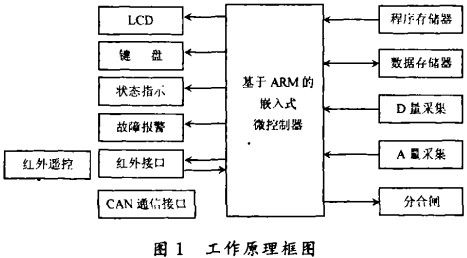

嵌入式综合�；て髦饕葾RM主控制�？椤⒔涣鞑裳？�、CAN通信�？楹�1/0模块以及人机接口等组成，工作原理框图如图1所示。
2.3.2漏电�；�
漏电保护采用功率方向型，当零序电压、零序电流有效值均超过设定值，且它们的相位值达到一定范围时，根据所预设的时间实施漏电�；�。改变原来漏电�；ぶ饕捎霉潭ǖ牧阈虻缭炊ㄖ当冉戏ɡ词迪�，没有考虑零序方向和不平衡电流的影响，往往造成误动或拒动的缺点。
2.3.3失压保护
失压脱扣线圈在线电压降低到65%左右时就没有延时地自动脱扣跳闸，这样，就无法区分电压波动和真正失压，导致了在没有真正失压的情况下，由于电压波动造成大面积停电，而PBG -10隔爆型真空配电装置，去掉传统失压脱扣线圈，增加失压�；すδ�，并增加一个连续可调的失压延时时间，来躲过电压波动，以避免由电压波动而引起开关误跳。
2.3.4故障显示功能
嵌入式综合保护器能记录故障跳闸时刻的时间值，并上传主机，主机通过广播校时命令对所有数字综合�；て鞯氖敝有酒ㄊ薄⑿Ｊ�，便于主机通过故障事件的时刻记录，就可分析跳闸顺序事件，及故障原因，有利于分析故障，定位故障，减少故障查找与排除时间，减少停电时间，并提供故障分析报告。
3、结语
通过技术分析和解决方案情况，利用PBG - 10升级改造原KYGC -Z高压进线柜，设备隔爆性能好，粉尘和湿度大，被有效遏制，选用嵌入式综合�；て�，定值可调，实现了上下级保护配合有效地避免了越级跳闸，失压�；さ母慕脖苊庥捎诘缪共ǘ鸬奈筇┑绫；し矫�，除了滤除不平衡电流外，选用功率方式型，避免了�；て魑蠖蚓芏�。应用至今，再也没有发生过大面积停电事故，效果比较理想。
