筛分是按一定的筛分粒度将物料分成一个大于筛分粒度的粒级和另一个小于筛分粒度的粒级的工业过程�？帕５恼穸梢蕴岣呱阜志龋⑹勾罂帕Ｔ谏该嫔显硕肟该�。
在常规筛分中，用单一频率振动筛板，筛面上的颗粒受到相同作用。Ultimate筛子（图1）是一种新的筛分设备，它的筛板受到多频率振动，因此，筛面不同部位以不同的频率振动。
Ultimate筛分机由安装有多频适配器的附加圆盘组成（如图2所示）。这些特殊的适配器可以将各自单频率振动转变为多频率振动。当筛子的电动机转动时，适配器开始振动。通过筛分机机体，振动传给适配器。适配器将振动调整为多频率，振动通过共振环传递给筛面。
当筛板以单频率振动时，筛面上的所有颗粒均受到相同的力作用�？帕Ｒ韵嗤恼穹推德试谏该嫔险穸�。而筛子受到多频率作用时，筛面上的颗粒也受到不同振幅和不同频率的力作用。Ultimate筛分机电动机的频率是可以设置的，可在40～60Hz范围内变化。
本课题研究目的是考查Ultimate筛分机在冶金方面的应用效果。同时对比单频率筛分机与多频率筛分机的优缺点。根据筛分机的处理量、筛孔堵塞程度和筛分效率对两种筛分机进行比较。用这些参数作为评价Ultimate筛分机在冶金中应用的操作指标。
用焙烧无烟煤作为筛分物料。焙烧无烟煤经常用作炼钢中的长柄勺或高炉中的渗碳剂。由于它的质量高，费用低，因此可用它作为焙烧石油焦炭的替代物。
1、试验程序
研究了以下参数：
1)筛孔尺寸。用两种筛孔尺寸（212和25 μm）评价了筛子的操作指标；
2)试验中电动机的频率可以改变，分别为45、50和55 Hz。研究了电动机频率对筛分动力学和筛分效率的影响。
3)还用筛孔尺寸为212和25 μm的Sweco筛分机进行试验，以便进行对比。
将5 kg煤样放在筛网中心。然后进行分批试验。在总的30 min试验内定期收集筛下产品。根据筛析结果测定粒度分布，以评价分批筛分动力学。在筛分粒度为25 μm时使用筛析结果会出现一些问题。曾试验用光衍射技术来确定样品粒度分布。由于- 25 μm粒级磁团絮，衍射法也未成功。从图3可以看出，只能根据筛分效率来评价-25 μm粒级筛分效果。
进行了分批试验，得到了理想的处理量，并画出了分批筛分动力学曲线。
根据式(1)，计算筛分效率：
筛分效率=筛下产品质量／给料中筛下产品质量×100 (1)
完美的分离结果是不可能获得的。总有一些小于筛分粒度的颗粒留在筛上产品中。如果筛网要是破损，那么大于筛分粒度的颗粒也会进入筛下产品中。因此，当描述筛分能力时，只用筛分效率因数是不够的。通过分配曲线可以得到更有代表性的描述结果。这是描述不通过筛面的每个粒级小数的曲线。通常用式(2)对分配曲线建立模型：式中：
rf -旁流因数；Ro -大于筛分粒度粒级的回收率；d-颗粒粒度；口和m-用于决定曲线形状的形状参数。根据试验数据与Excel模型值平方和最小化法来解式(2)。
采取预防措施使试验中产生的煤灰量最少。为了防止所产生的粉尘进入筛分机零件中，用装饰带将筛上的缝隙封住。由于产生大量静电，所以对人的手要进行防护。
所有试验均重复进行两次，以验证试验结果的重现性。
2、结果和讨论
用筛孔尺寸为212 μm的Ultimate筛分机获得的筛分动力学曲线如图4所示，从该图可以看出，在该筛分粒度下，筛分还是很容易的，只要l min就可将粒度小于筛孔尺寸的物料筛到筛下产品中。电动机频率越高，试验开始时的筛分速度越快。
筛分粒度为25 ym时的筛分情况如图5所示。从图5可知，电动机频率越高，筛分速度越快，筛分效率越高。

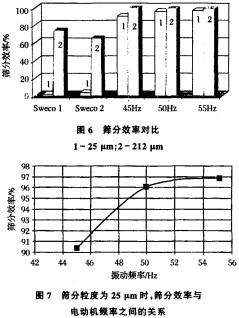

在对比筛孔尺寸分别为25和212 μm时的Ul-tima te筛分机和Sweco筛分机的筛分效率可知（见图6），Ultimate筛分机筛分效率比Sweco筛分机高得多。Swec01和Swec0 2表示用Sweco筛分机所作的两个试验结果。
从图7可明显看出，Ultimate筛分机可以很容易筛出- 25 μm物料，其筛分效率与电动机频率有关，一般在90%～98%范围之内，而常规筛分机筛分这么细的物料却完全失效。在筛分细粒物料时，电动机的频率对筛分指标影响很大。
Sweco筛分机筛网的堵塞程度比Ultimate筛分机筛网的堵塞程度严重得多。从图8可知，两种筛分机的筛网堵塞程度是不同的。对于Ultimate筛分机，筛网外边缘堵塞程度比中间筛网堵塞程度大得多。这是由物料在筛面上的运动方式所决定的。物料给到筛网中心，随着筛网振动，物料向外运动。一旦物料到达筛面外侧，振动变得很弱，物料开始以反时针方向沿着筛分机外缘运动。弱的振动力和物料作圆周运动使得这部分筛网堵塞（见图8）。
在试验中还观察到，Ultimate筛分机在共振环与筛网之间的接触区域的筛子磨损严重。
3、结论
用Ultimate筛分机作为细物料干筛有一些显著的优点。Ultimate筛分机筛分速度快，筛网堵塞程度低。它能够筛分用常规筛分机不能筛分的粒度小于30 μm的物料。该筛分机的一个最大优点是，在电动机以高频率操作时，筛分速度更快，筛分效率很高。试验结果还表明，在筛分机以较高的电动机频率操作时，其处理量较高。
但是，Ultimate筛分机的磨损速度较快，同时由于产生较大的静电，对人的健康有一定的危害。
