摘要：根据神东煤炭公司的
刮板输送机现场使用情况，对刮板输送机圆环链常见故障及原因进行分析并提出了预防措施。
关键词：
刮板输送机；断链；故障；分析
0引言
刮板输送机是综采工作面的关键设备，随着设备制造技术的发展，其驱动功率、运输能力越来越大，可靠性也在逐渐提高。但由于刮板机运行工况恶劣，事故和故障也时常发生。2002年、2003年神东公司刮板机事故及事故累计影响生产分别为479.2 h、295 h，占综采系统故障影响时间的32.2%和21%，占到全公司故障影响时间的12%和11%；因此，有必要对其事故及故障原因进行分析，找到合适的预防手段，防止这类事故及故障的发生。
1故障原因分析

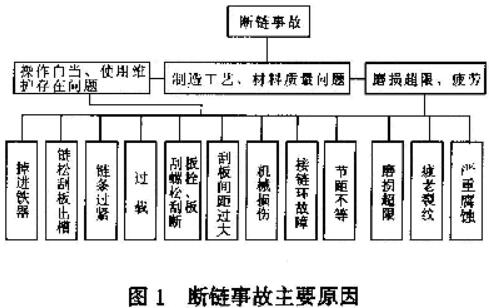

刮板输送机事故及故障主要是由于刮板链的链条或接链环断裂，引起设备其他部件损坏。断链事故根据产生的原因可分为三种类型：①刮板、链条、接连环等材料或加工制造存在质量问题；②操作不当或使用维护存在问题；③刮板、链条接链环等磨损过度、疲劳损坏。只要其中一种原因存在，就可能会引发断链事故，有时则必须两种以上原因同时出现时，才会发生断链事故。断链事故主要原因见图1。
1.1非正常损坏
材料、制造质量问题：圆环链、接链环、刮板的材质、制造质量不良是单独引起断链的重要原因。由于制造质量和材质达不到标准，致使链环、接链环、刮板在使用中发生脆性断裂或塑性变形断裂事故。脆性断裂都发生在焊接接口或焊缝热影响区；塑性变形断裂都发生在链环的直段与圆环结合处，该处承受较大剪切应力。主要是由于材料、热处理存在问题。
链道掉入铁器：刮板机运行时，有截齿或刮板等铁器掉进刮板链道中，当运转到机头链轮处时，易发生卡链，造成断链。
刮板链松，刮板出槽：刮板链预张力不够，在采煤机割到刮板机机尾处时，由于刮板机负荷大，刮板链承载增加，链的伸长量加大，在机尾处造成堆链，使得刮板极易出槽，当出槽的刮板运转到机头时，与机头卸料梨煤板干涉，发生卡链，造成断链。
链条过紧：链条过紧是由于紧链过度产生的，它增大了链条的初张力，从而加速了刮板链的磨损，缩短了使用寿命，且当其被刮卡时，没有缓冲的余地，增大了链环的动张力负荷，超过强度极限值的情况下，出现断裂。刮板间距过大：刮板间距超过2倍的要求间距时，当运转到机头处时，由于链的张力，使没有刮板的链条绷起，不能在刮板槽中滑动，下一刮板也随链绷起，与机头卸料梨煤板干涉，发生卡链，造成断链。
过载：刮板输送机上货载过多或刮板链被大块矸石卡位，刮板链在满载或超载的情况下起动或频繁起动时，链条承受的动张力超过了强度极限，尤其当链条存在腐蚀、磨损、疲劳损伤的情况极易断裂。
机械损伤：当刮板链在一处发生断链时，其周围的链子受到不同程度的机械损伤，使得链子的强度大大降低，在有机械损伤部位发生断裂。
刮板螺栓松动：刮板螺栓的紧固要求达到一定的扭矩，当扭矩不够或在运行中螺栓松动、运行中的动载荷造成螺栓螺扣损坏等，刮板和其压板分离，在机头、机尾处发生卡链，造成断链。
两条链条长度不等：由于磨损或制造原因导致链环节距不等，造成两条链条长度不等，负荷集中在一条链子上，超过强度极限，造成断链。
接链环故障：接链环两半环联接螺栓松、螺栓断、涨销脱落等，两半环分离，造成断链，或接链环受损、两半环出现裂纹，强度降低，造成接链环断。
1.2自然损坏
动载荷：链条在正常运输货载时，亦有动载荷存在，因机头链轮在传动链条时，速度有周期性脉动，存在动负荷。尽管该动载荷比前述链条受到的冲击负荷要小得多，但由于是反复不停地交变作用，造成链环、接链环和刮板出现疲劳裂纹，发生断链。
腐蚀：矿井水中含有腐蚀性物质，使链环产生锈蚀、脱皮等，致使链环断面减小、强度降低，导致刮板链断。
磨损：刮板链在运行中与溜槽及货载相互摩擦产生磨损，同时链轮与链环在啮合时产生相对滑动造成磨损。此外，链条的链环与链环之间也存在运动造成磨损。该磨损主要表现在链环上的直边部分外侧；圆弧部分外侧；以及圆弧部分内侧三个部位。
2断链事故的预防
通过以上分析，可找出和制定断链的预防措施，只要严格遵守有关规定，就能最大限度地预防断链事故的发生。主要措施有：设备及部件采购，必须选用国内外经过实际验证、具备良好信誉、符合有关质量要求的产品。
设备调剂配套，必须详细掌握刮板链的过煤量、磨损情况、链接头的数量等，当过煤量超过600万t时，要对链条的伸长量、磨损情况进行仔细的检查和测量。当链条的伸长量超过2. 5%，链环损坏或磨损严重时，则不能再使用，而应配对更换新的链条。实际情况显示，神东公司已报废的刮板机链条的过煤量约在960—1 238万t之间。
设备使用中，必须严格遵守有关规定，及时调整链条松紧程度，保证链条的预紧力符合要求。
加强对刮板螺栓，采煤机齿座、截齿的检查，防止在使用过程中发生因刮板、截齿等掉落对刮板链产生阻卡造成断链。
接链环必须按要求进行连接，固定螺栓（销子）必须安装到位，固定可靠。每班要对接链环的状态进行检查，发现隐患要及时处理、更换。
要对接链环进行编号跟踪管理，准确掌握其使用时间、过煤量等状态，到达寿命要及时进行更换。根据神东公司的使用经验，国产接链环过煤量在100万t、进口接链环在250万t时应进行更换。
3结语
刮板输送机故障主要是由刮板链引发的，在使用中做到保证刮板链安全可靠运行，即可有效地降低
刮板输送机的故障率，提高开机率。
