我公司磷矿球磨机由KYN-10型高压配电柜供电，电机型号为YRl800-8／1430，6kV／1 800kW。该电机因过流连续2次使断路器越级跳变电所6kV配电室7104号出线开关，造成该段母线上的设备掉电。球磨电机采用了过流(3.5A，5s)、速断(18.5A)、低电压（欠压）�；�。
二、故障分析
断路器越级跳闸后应先检查�；ぜ岸下菲鞯亩髑榭�。如果是�；ざ鞫下菲骶芴斐傻脑郊�，那么应在拉开拒跳断路器两侧的隔离开关后。将其它非故障线路送电。如果是因�；の炊髟斐傻脑郊叮敲从飨呗范下菲鞫峡�，再逐条线路试送电，发现故障线路后，将该线路停电，拉开断路器两侧的隔离开关，将其它非故障线路送电。最后查找断路器拒绝跳闸或�；ぞ芏脑�。
检查发现是断路器拒跳造成的越级。拉开拒跳断路器两侧的隔离开关后，将其它非故障线路送电，故障仍存在，于是验证上下两级继电�；ふㄖ凳欠窈侠怼６�7104号出线柜和球磨机配出柜继电�；ふㄖ到行Ｑ椋⑾�7104号出线柜（TA变比为600／5）过流整定值为4A，动作时限为0.5s；球磨机配出柜（TA变比为600／5）过流整定值为3.5A，动作时限为5s。继电保护整定值设置合理。

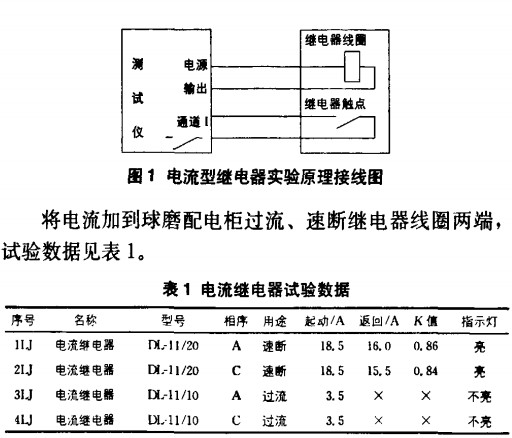

在确定不是继电�；ふㄖ瞪柚梦侍夂�。对电机的保护及断路器的动作情况进行检查。检查发现，速断�；ず偷偷缪梗ㄇ费梗┍；ぞ髡＃夷苁苟下菲髡６魈�；过流�；に淙欢�，但断路器拒绝跳闸。于是采用WDJB-9818型微电脑继电保护校验仪对球磨电机继电�；そ行Ｑ�。电流型继电器实验原理接线图如图1所示。按图1接好线后，缓慢调节电流幅度调节器加大电流。当电流值到达继电器的整定值时，若继电器触点动作，则继电�；ばＱ橐悄诘耐ǖ�1会接通。对应的指示灯会亮，从校验仪的显示屏还可看到动作电流值。
从表1可知，速断电流继电器动作值良好；而对于过流�；ぜ痰缙�，虽然在其线圈两端加3.5A电流时可以观察到其动作机构动作，但不见通道1指示灯亮。于是怀疑继电器的触头有问题。打开过流保护继电器盒，将其动作机构压到动作最大位置，其触点仍无输出性闭合。
由此可知，这便是导致电机电流过流时本级断路器拒跳的原因。更换3LJ和4LJ电流继电器后，越级跳闸故障消除。此次故障表明。继电器动作并不代表相应的触点一定有信号输出，必须校验。
