球磨机

一、简介
球磨机和棒磨机是卧式放置的筒式磨矿设备。当简体回转时，装在简体内的研磨介质（球或棒）在摩擦力和离心力的作用下，随着筒体的回转而被提升到一定高度，然后使其按一定的线速度抛落，于是对筒内物料产生冲击、磨削和挤压，使物料粉碎。被磨物料从球磨机或棒磨机一端进入，磨细的产品借助连续给入物料的推力、水力或风力从另一端排出机外。
球磨机和棒磨机一般由异步电机或同步电机拖动，采用单边传动、双边传动或由电动机在筒端直接拖动。简体的转速设汁在临界转速以下，为了获得更好的冲击效果，有的磨机的转速可凋。
二、适应物料
该机使用于湿式和干式流程中粉磨各种硬度的矿石、岩石和其他适磨物料。
三、磨机形式

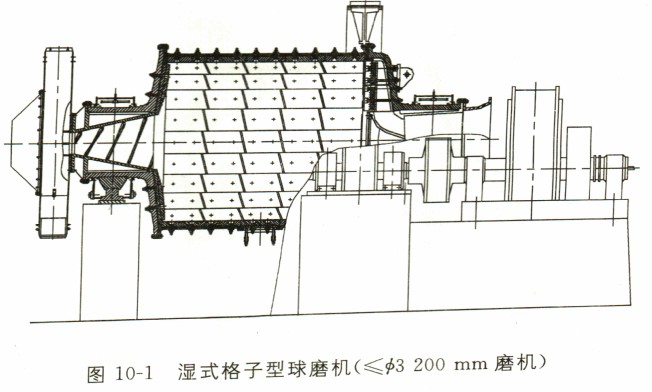

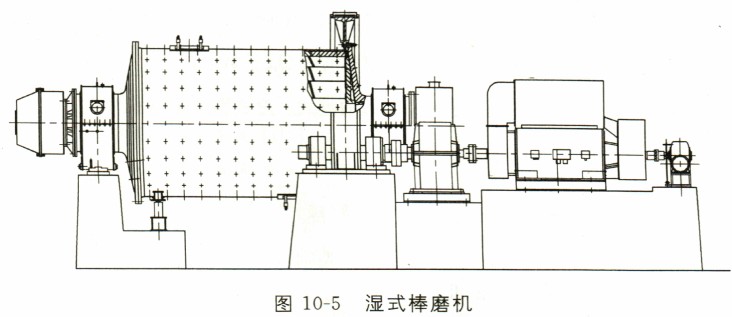

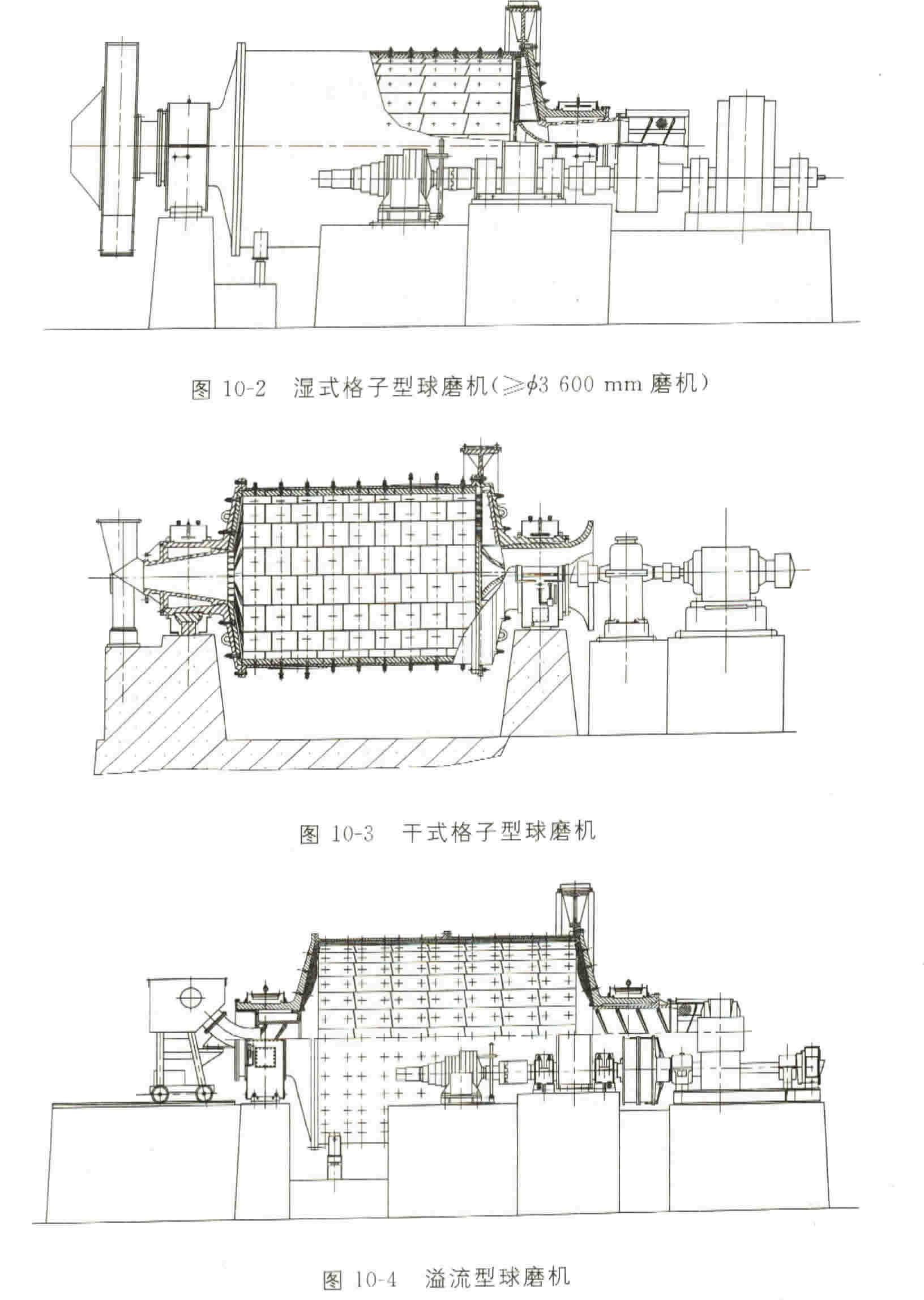

球磨机和棒磨机（以下简称磨机）根据介质不同而相区分；球磨机按排料形式分为格子型和溢流型，格子型球磨机分为干式和湿式。结构型式分别见图10-1、图10-2、图10-3、图10-4、图10-5，此图不确定具体结构。其中格子型球磨机Φ 3200 mm及其以下直径的规格出料端盖推荐采用图10-1结构，Φ 3200 mm及其以上直径的规格出料端盖推荐采用图10-2结构。
湿格子型球磨机

四、磨机的传动形式

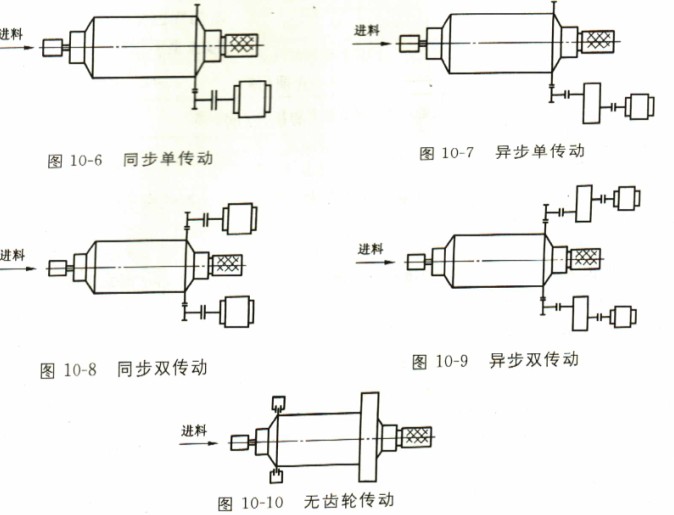

球磨机或棒磨机的传动型式分为同步电机传动、异步电机传动和无齿轮传动。根据功率大小，同步电机传动和异步电机传动分为单传动和双传动。对于单传动的磨机，按其布置形式分为左装和右装（面对进料端顺着科流方向看，主电机在简体左侧的是左装，主电机在筒体右侧的是右装）。具体型式见图10-6、图10-7、图10-8、图10-9、图10-10。
球磨机传动方式

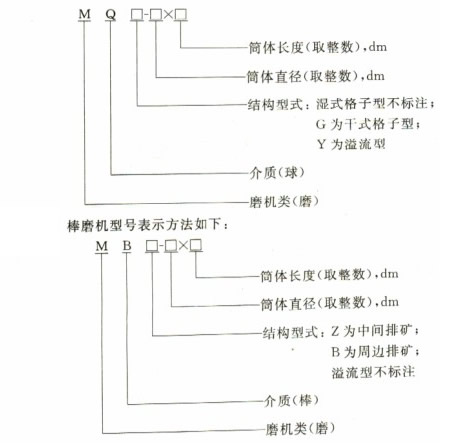

五、型号表示方法
标记示例
球磨机型号表示方法如下：

（1）球磨机
筒体内直径为2700mm，筒体有效长度为3600mm的湿式格子型球磨机，其标记为：MQ-27×36球磨机；
（2）棒磨机
筒体内直径为3200 mm，筒体有效长度为4500 mm的中间排矿湿式棒磨机，其标记为：MBZ-32×45棒磨机。
六、基本参数

湿格子型球磨机基本参数
型号	筒体直径mm	筒体长度mm	筒体有效容积m3	最大装球量t	工作转速r/min	主电动机功率KW	排矿粒度mm	产量t/h
MQ-0909	900	900	0.45	0.96	34.0～39.2	≤17	0.3～0.074	0.70～0.35
MQ-0918	900	1800	0.9	1.9	34.0～39.2	≤22	0.3～0.074	1.40～0.65
MQ-1212	1200	1200	1.1	2.4	29.5～33.5	≤30	0.3～0.074	1.65～0.80
MQ-1216	1200	1600	1.5	3.2	29.5～33.5	≤37	0.3～0.074	2.4～1.2
MQ-1224	1200	2400	2.2	4.7	29.5～33.5	≤55	0.3～0.074	3.2～1.5
MQ-1515	1500	1500	2.2	4.7	26.5～29.8	≤60	0.3～0.074	3.3～1.4
MQ-1522	1500	2250	3.4	7.2	26.5～29.8	≤75	0.3～0.074	5.0～2.4
MQ-1530	1500	3000	4.5	9.7	26.5～29.8	≤95	0.3～0.074	6.1～3.1
MQ-2122	1500	2200	6.7	14.7	22.2～25.2	≤155	0.3～0.074	10.0～4.7
MQ-2130	2100	3000	9.2	19.8	22.2～25.2	≤210	0.3～0.074	14.0～6.4
MQ-2424	2400	2400	9.8	20.7	20.8～23.5	≤210	0.3～0.074	14.7～6.9
MQ-2430	2400	3000	12.2	25.8	20.8～23.5	≤240	0.3～0.074	18.5～8.7
MQ-2721	2700	2100	10.7	23.0	19.6～22.2	≤260	0.3～0.074	16.7～8.5
MQ-2727	2700	2700	13.8	29.0	19.6～22.2	≤310	0.3～0.074	20.7～11.0
MQ-2736	2700	3600	18.4	39.0	19.6～22.2	≤400	0.3～0.074	28.0～13.0
MQ-3230	3200	3000	21.8	46.0	18.0～20.4	≤500	0.3～0.074	33.0～15.5
MQ-3236	3200	3600	26.2	56.5	18.0～20.4	≤630	0.3～0.074	39.6～18.6
MQ-3245	3200	4500	32.8	65.0	18.0～20.4	≤800	0.3～0.074	49.0～24.0
注：筒体直径指筒体内径，筒体长度是指筒体的有效长度；2：给矿粒度为≤25mm。

干格子型球磨机基本参数
型号	筒体直径mm	筒体长度mm	筒体有效容积m3	最大装球量t	工作转速r/min	主电动机功率KW	排矿粒度mm	产量t/h
MQG-0909	900	900	0.45	0.9	34.0～39.2	≤17	0.6～0.074	1.40～0.36
MQG-0918	900	1800	0.9	1.5	34.0～39.2	≤22	0.6～0.074	2.8～0.7
MQG-1212	1200	1200	1.1	2.8	29.5～33.5	≤30	0.6～0.074	2.6～0.9
MQG-1216	1200	1600	1.5	2.5	29.5～33.5	≤37	0.6～0.074	3.9～1.4
MQG-1224	1200	2400	2.2	3.6	29.5～33.5	≤55	0.6～0.074	5.1～1.8
MQG-1515	1500	1500	2.2	3.6	26.5～29.8	≤60	0.4～0.074	5.2～1.9
MQG-1522	1500	2250	3.4	5.6	26.5～29.8	≤75	0.4～0.074	10.2～2.7
MQG-1530	1500	3000	4.5	7.5	26.5～29.8	≤95	0.4～0.074	14.0～3.6
MQG-2122	2100	2200	6.7	11.0	22.2～25.2	≤155	0.4～0.074	25.0～5.0
MQG-2424	2400	2400	9.8	16.0	20.8～23.5	≤210	0.4～0.074	29.0～7.5
MQG-2430	2400	3000	12.2	20.0	20.8～23.5	≤240	0.4～0.074	38.0～9.5
注：筒体直径指筒体内径，筒体长度是指筒体的有效长度；2：给矿粒度为≤25mm。

溢流型球磨机基本参数
型号	筒体直径mm	筒体长度mm	筒体有效容积m3	最大装球量t	工作转速r/min	主电动机功率KW	排矿粒度mm	产量t/h
MQY-0918	900	1800	0.9	1.7	29.0～39.2	≤22	0.3～0.074	0.63～0.30
MQY-1224	1200	2400	2.2	4.2	25.2～33.3	≤55	0.3～0.074	2.90～1.35
MQY-1522	1500	2250	3.4	6.5	22.5～29.8	≤75	0.3～0.074	4.5～2.1
MQY-1530	1500	3000	4.5	8.6	22.5～29.8	≤95	0.3～0.074	6.0～2.8
MQY-2130	2100	3000	9.2	17.6	19.0～25.2	≤210	0.3～0.074	12.6～5.8
MQY-2136	2100	3600	11.0	21.0	19.0～25.2	≤210	0.3～0.074	12.8～6.0
MQY-2424	2400	2400	9.8	18.8	17.8～23.5	≤240	0.3～0.074	13.2～6.2
MQY-2430	2400	3000	12.2	23.0	17.8～23.5	≤240	0.3～0.074	16.6～7.8
MQY-2736	2700	3600	18.4	35.0	16.8～22.2	≤400	0.3～0.074	25.0～11.7
MQY-2740	2700	4000	20.4	38.0	16.8～22.2	≤400	0.3～0.074	27.7～13.0
MQY-3245	3200	4500	32.8	61.0	15.5～20.4	≤630	0.3～0.074	44.0～21.6
MQY-3254	3200	5400	39.4	73.0	15.5～20.4	≤1000	0.3～0.074	52.8～25.9
MQY-3645	3600	4500	40.8	76.0	14.5～19.2	≤1000	0.3～0.074	55.6～24.3
MQY-3650	3600	5000	45.0	86.0	14.5～19.2	≤1250	0.3～0.074	67.0～28.1
MQY-3660	3600	6000	54.0	102.0	14.5～19.2	≤1250	0.3～0.074	74.1～32.4
MQY-3685	3685	8500	79.5	130	17.2	≤1800	0.3～0.074	90.0～60.0
注：筒体直径指筒体内径，筒体长度是指筒体的有效长度；2：给矿粒度为≤25mm。
