图3-5为上置式（也叫负支承）复摆颚式破碎机。国外、国内都生产了这种破碎机。该机与传统复摆破碎机比较，Ⅸ别是它的传动角大于90°，因此它的肘板是向上倾斜放置，故得名为上置式颚式破碎机。由于传动角很大，其动颚运动特性得到改善，从而提高了生产率约20%；减少了衬板磨损；保证了产品粒度；动颚有利于咬住大块料；增大破碎比。
该机的缺点是：破碎机动颚上E点为肘板延长线与衬板表面的交点。该点是动颚轨迹改变旋转方向的界限点。E点以上，动颚运动轨迹是按逆时针方向旋转，而E点以下，动颚运动轨迹是按顺时针方向旋转。因此上置式破碎机动颚从E点到排料口一段，有阻碍排料作用，易产生堵塞现象；由于肘板向上放置，致使破碎机高度增加，机体加大；由于肘板向上放置，使轴承受力恶化，详见后面破碎机受力分析。据分析可知，若改善轴承受力，可减少动颚齿面倾角等于零度，即垂直放置（图3-5）；可增加动颚悬挂高度，如图3-5所示。两种因素综合结果是轴承受力基本沿轴承水平面剖分的垂直方向，但轴承力指向轴承端盖，使螺栓受拉而不受剪切力。
这种破碎机由于传动角大于传统破碎机传动角55°～45°范围，故称为大传动角颚式破碎机。英国帕克弗雷德里克有限公司生产大传动角颚式破碎机，其形式与图3 -5所示不一样。国内几年前也曾有厂家生产过250×400和400×600大传角颚式破碎机，也称为负支承颚式破碎机。后者在使用中发生了不少事故，目前再没生产这种破碎机。
二、倾斜式颚式破碎机

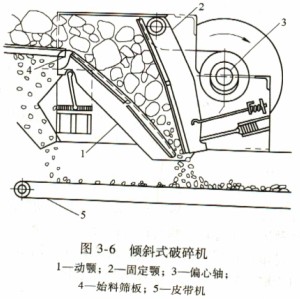

美国某家破碎机公司生产了倾斜颚式破碎机，这种颚式破碎机结构新颖，如图3-6所示。肘板支持在动颚顶部，而动颚通过两侧板与动颚轴承孔部分连为一体，其中装有偏心轴。这样，当偏心轴旋转时，驱动动颚以比较理想的轨迹运动，从而减少衬板的磨损。动颚运动作用利于装料。
固定颚上部悬挂在心轴上，下部由压杆支承并由弹簧拉紧。借调整压杆后部垫片来改变排料口大小。
这种破碎机转速较高，与同规格破碎机相比，有校高的产量和较大的破碎比。
北京矿冶研究总院曾开发了这种破碎机最大规格为900×1200和1200 x1500颚式破碎机。该机的最大特点是低矮，最适宜于井下或移动式破碎机上工作。
