刀具温度测定一般是将热电偶( thermocouple)或热电阻传感器(resistance temper-ature sensor)粘贴或焊接在刀具上进行。这种方法虽然简便，但测定时必须要停止刀具的运动，因为元件热容量产生的温度场混乱及响应滞后的影响，要准确测定刀具和刀刃的温度也是很困难的。不过如果用极细的热电偶，使元件热容量尽量地减小，也可以在温度场不发生混乱的条件下实现高响应的测定。

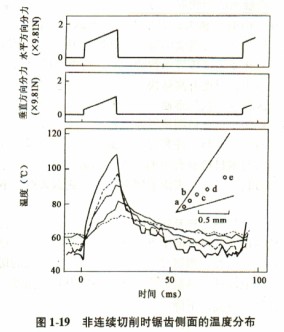

利用物体发射的热量测定物体温度用的辐射温度计（radiation thermomeLer），可在不扰乱温度场、以非接触的方式测定刀具的温度。如远红外线温度测量仪，可获得非常灵敏、精确的测量结果。图1-19中是使用细热电偶，测定的单个锯齿非连续直角自由切削时，锯齿上5个直的温度，结果表明锯齿在非连续切削的一个周期内出现了显著的温度上升与下降，温度在锯齿脱离切削后迅速降低。同时切削速度20 m/s的锯齿刃口附近温度可达到200℃左右的峰值，并在100℃的幅度范围内变化，切削速度57 m/s的铣刀刃口侧面最高温度可达300℃，圆锯片沿半径方向温度从中心到外缘呈指数关系分布，逐渐升高。
刀刃的硬度是通过淬火和同火状得的，用高于叫火温度（碳素钢150—200aC，合金刀具钢100一500℃，高速刀具钢550℃附近)对川具材料加热和冷却，刀具的硬度会出现明显的降低，加热温度越高硬度的降低越明显。因此通过切削过程中刀具硬度的变化可推测切削时刀具的温度，如圆柱形铣刀刀刃附近的温度是370～380℃(切削速度44m/s)，钻头端部的温度是460℃（钻削速度3.Im/s）。高速钢和斯特立合金红热硬性小同，在切削速度20~25m/s时，比较两者的刃口的磨损量，可以推测刃口表面的温度至少达到550℃。
木材切削时，推测刀具刃口温度可达到500℃，但在不同的切削条件下，刀具最高温度会达到多高，目前还不十分清楚。这方面的理论分析和实验研究还需进一步进行，比中密度纤维板切削所用硬质合金刀具和高温处理的硬质合金表面的形态和成分，可推测中密度纤维板切削刀具表而温度可达1000℃，甚至更高。
三门峡富通新能源科技有限公司销售木材切片机、木材削片机同时也销售秸秆揉搓机、秸秆粉碎机、秸秆颗�；⒔崭蜒箍榛然瞪璞�，我们时刻欢迎客户来我厂参观考察。
